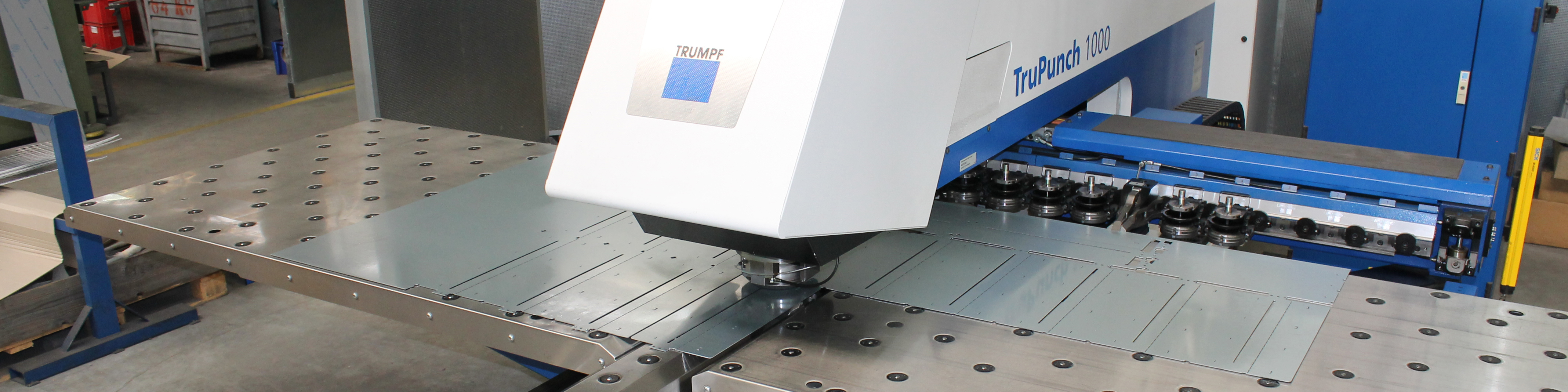

Die Funktionsweise eines Stanzautomaten basiert auf dem Prinzip des mechanischen Drucks, bei dem ein Stempel in das Material gedrückt wird, um die gewünschte Form auszuschneiden. Mit 165 KN Stanzkraft und 15-fach-Werkzeugwechsler fertigen wir mit unserem Stanzautomaten komplexe Formen und Muster mit hoher Geschwindigkeit in Bleche aus diversen Werkstoffen wie Edelstahl, Aluminium oder Messing.
Unser Werkzeugwechsler ermöglicht durch schnelles Austauschen einzelner Werkzeuge eine flexible und schnelle Produktion. So sind neben dem Stanzen von Sonderlochblechen in verschiedenen klassischen Formen wie Quadrat, Rechteck, Kreis oder Oval auch Stanzoperationen möglich wie Schneiden, Nibbeln, Sicken, Kiemen, Durchzüge, Prägungen u.v.m.
Vorteile des Stanzautomaten
Geschwindigkeit und Kosten: Insbesondere bei großen Stückzahlen arbeitet ein Stanzautomat mitunter schneller und kostengünstiger als z.B. eine Laserschneidanlage. Auch sind Betriebs- und Energiekosten geringer. Dies spiegelt sich in den Preisen unserer Angebote entsprechend wieder.
Materialvielfalt: Stanzautomaten können eine Vielzahl von Materialien verarbeiten, einschließlich dickerer Metalle, die möglicherweise nicht so effizient mit einem Laser geschnitten werden können.
Oberflächenqualität: Das Stanzen kann eine bessere Oberflächenqualität bieten, da es keine thermischen Einflüsse gibt, die bei Laserschneiden auftreten können. Oft ist bei gestanzten Teilen weniger Nachbearbeitung erforderlich, da die Kanten sauberer sind und kein thermischer Verzugs auftritt.
Schneiden und Umformen: Neben dem Schneiden ermöglicht unser Stanzautomat dank umfangreicher Werkzeuge diverse Umformmöglichkeiten. Dadurch sind mehrere Arbeitsschritte an einer Maschine möglich für kürzere und damit kostengünstige Fertigungszeiten.
Stanzen von Sonderlochblechen
Lochbleche nach Maß oder auch Sonderlochbleche sind Bleche, die mit individuellen Lochmustern oder -größen versehen sind. Unsere große Werkzeugvielfalt ermöglicht individuelle Lochmuster und berücksichtigt damit spezifische Bedürfnisse, sei es in Bezug auf Lichtdurchlässigkeit, Luftzirkulation oder einfach nur das visuelle Erscheinungsbild. Wir fertigen nach Ihren Wünschen Lochbleche nach Maß - mit individueller Lochung und umlaufenden Rand.
Nibbeln
Beim Nibbeln werden kleine Kreissegment zum Ausschneiden von Blechteilen so aneinander gereiht, dass sie sich überschneiden. Auf diese Weise lassen sich Durchbrüche und Konturen mit beliebigen Formen erzeugen. Genibbelt wird beispielsweise bei größeren Radien oder bei unregelmäßigen Formen. Die Ansatzstellen der einzelnen Hübe bleiben an der genibbelten Kante sichtbar. Fährt man mit dem Finger an der Kante entlang, kann man die Stellen auch ertasten. Je mehr sich die Löcher überlappen, desto glatter wird die Kante.
Umformen mit dem Stanzautomaten
Eine moderne Stanz-Nibbelmaschine kann mehr als nur Stanzen und Nibbeln. Mit dem passenden Werkzeug sind verschiedene Umformungen, Biegungen oder Entgraten möglich.
Versteifungssicken
Versteifungssicken sind spezielle Verstärkungen, die in der Konstruktion von Bauteilen eingesetzt werden, um deren Stabilität und Festigkeit zu erhöhen. Sie werden im Blech in der Regel als längliche, vertiefte oder erhabene Rillen ausgeführt, die entlang der Oberfläche des eingesetzten Materials verlaufen. Diese Sicken können in verschiedenen Formen und Größen gestaltet werden, je nach den spezifischen Anforderungen des Bauteils. Die Hauptfunktion von Versteifungssicken besteht darin, die Biege- und Torsionssteifigkeit zu verbessern. Durch die gezielte Anordnung der Sicken wird die Lastverteilung optimiert, was dazu beiträgt, Verformungen und Brüche unter Belastung zu verhindern. Weitere Anwendungsbeispiele sind die Ableitung von Flüssigkeiten oder das Führung von Kabeln.

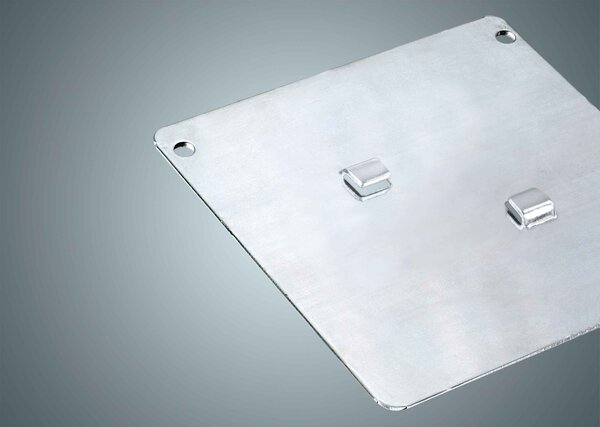

Durchzüge und Laschen
Mit Hilfe von Verformwerkzeugen wird das Blechteil von seiner ursprünglich flachen Form partiell in die Form des gewünschten Durchzugs überführt. Die Durchzüge ähneln einer Hülse oder Büchse und werden oft auch als Kragen bezeichnet. In der Regel werden sie mit einem Innengewinde versehen und dienen dann als Mutternersatz. Weitere Anwendungsbeispiele sind Kabelführungen, Trittschutz oder Führungen für kleine Rohre.
Laschen werden in einem Hub in das Blech eingebracht. Anwendungsbeispiele sind Anschläge, Kartenhalter, Kabelklemmen, Verbindungstechnik, Befestigung von Einbauteilen, Fixierung und Klemmung.

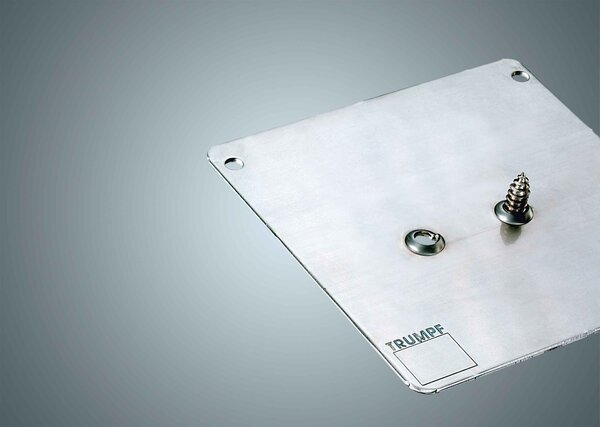

Senkungen und Gewinde
Unsere Stanzmaschine ist mit Werkzeugen zur Anbringung von Gewinde ausgestattet. Nach Vorstanzen eines Loches kann je nach Blechstärke ein Gewindedurchzug eingebracht werden. So entstehen auch in dünnen Blechen längere und damit ganz schön tragfähige Normgewinde.
Durch Einbringung einer Senkung ließe sich zudem die Schraube sauber vollständig hereindrehen und steht nicht über!

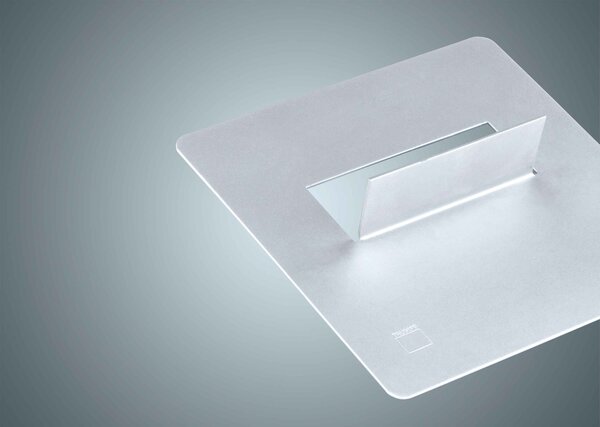

Kiemen und Brücken
Gestanzte Kiemen sind spezielle Öffnungen oder Schlitze, die in Blechkonstruktionen gestanzt werden, um z.B. eine verbesserte Luftzirkulation oder Wärmeableitung zu ermöglichen. Diese Kiemen sind oft in Gehäusen, Abdeckungen oder anderen Bauteilen zu finden, wo z.B. eine Luftzirkulation oder auch eine Regulierung von Feuchtigkeit erforderlich ist.
Brücken dienen u.a. als Einschub, Lüftungsschlitz, Abstandshalter, Kartenhalter oder dienen z.B. Kabel als Führung.

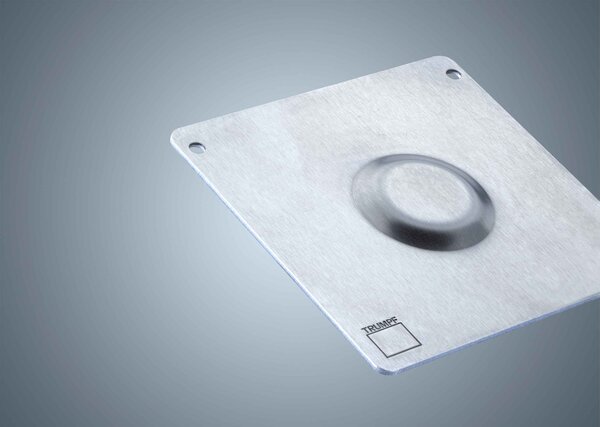

Näpfe
Näpfe sind kleine runde Vertiefungen im Blech. Mit Werkzeugen zur Napfumformung mit oder ohne Durchzüge lassen sich Abstandshalter, Trittblech oder Gehäusefüße erstellen. Weitere Anwendungsbeispiele neben Design wären Versteifungen, Schraubenversenkungen oder Flüssigkeitsabläufe.
Biegungen
Mit Biegewerkzeugen sind Biegungen mit unterschiedlichen Winkeln, Längen und Höhen möglich. Anwendungsbeispiele wären Schlosskästen, kleinere Biegungen in großen Zuschnitten oder auch die Komplettfertigung von Winkeln.
Prägen und Signieren
Mit passenden Werkzeugen sind auch Signierungen, Prägungen oder das Ankörnen zum Kennzeichnen / Beschriften von Bauteilen oder auch als Zentrierhilfe für nachträgliche manuelle Weiterbearbeitungen möglich.
Technische Möglichkeiten auf einen Blick:
- beliebigen Lochmustern
- frei wählbaren Randabständen
- Konturen nach Ihren Vorstellungen
- Umformen: Ansenken, Brücken, Durchzüge, Kiemen u.a.
- beliebig lange Sicken mit Rollsickenwerkzeug
- Stanzkopf mit Rotation: Gewindeschneiden u.a.
- Kennzeichnen: Signieren, Prägen und Ankörnen
- in diversen Werkstoffen (Edelstahl, Aluminium, Messing etc.)
- wählbare Oberflächen (geschliffen, poliert, gepulvert etc.)
- Umfangreiches Werkzeugsortiment
- Stanzprogramme direkt auf Basis Ihrer CAD-Dateien möglich
